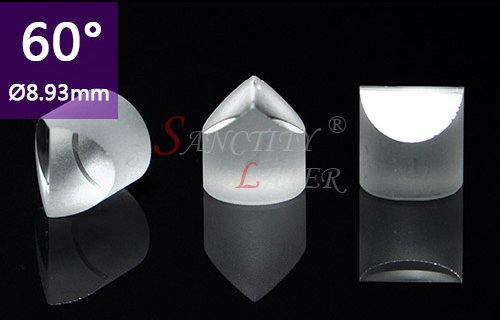

レーザーラインジェネレーターレンズ(パウエルレンズ)
基本仕様
- 材質: N-BK7
- 面精度: λ/2
- S/D(スクラッチ&ディグ): 40/20
- 面取り: 0.25㎜ x 45°
- 有効径: >90%
- コーティング: ご希望によりARコーティング可能
- 強度分布:>40% >30% >20% >10% >5%
- ファンアングル(放射角):5°/10°/15°/20°/30°/45°/60°/70°/75°/85°/90°/95°
- マッチングビーム:φ1mm コリメートビーム
- 仕様・価格は予告なく変更される場合がございます。あらかじめご了承ください
ビームライン幅は入射ビーム径と同じです。また入射ビームのビーム拡がり角も同じです。(入射ビーム自体の拡がり角が維持されます。)
製品ラインナップ
サイズ外径:φ5.93mm
- ミニマムオーダー設定 5個~ 注文可
ファン アングル | 強度 分布 | 型式 | 100個 | 50個 | 5個~ | |||
---|---|---|---|---|---|---|---|---|
(放射角) | 単価 | 納期 | 単価 | 納期 | 単価 | 納期 | ||
5° | <40% | SSL-LLG-05-1.0B-40%-5.93 | お問合せください | 6~7週間 | お問合せください | 5~6週間 | お問合せください | 4~5週間 |
<30% | SSL-LLG-05-1.0B-30%-5.93 | お問合せください | お問合せください | お問合せください | ||||
<20% | SSL-LLG-05-1.0B-20%-5.93 | お問合せください | お問合せください | お問合せください | ||||
<10% | SSL-LLG-05-1.0B-10%-5.93 | お問合せください | 8~9週間 | お問合せください | 7~8週間 | お問合せください | 5~6週間 | |
<5% | SSL-LLG-05-1.0B-5%-5.93 | お問合せください | お問合せください | お問合せください | ||||
10° | <40% | SSL-LLG-10-1.0B-40%-5.93 | お問合せください | 6~7週間 | お問合せください | 5~6週間 | お問合せください | 4~5週間 |
<30% | SSL-LLG-10-1.0B-30%-5.93 | お問合せください | お問合せください | お問合せください | ||||
<20% | SSL-LLG-10-1.0B-20%-5.93 | お問合せください | お問合せください | お問合せください | ||||
<10% | SSL-LLG-10-1.0B-10%-5.93 | お問合せください | 8~9週間 | お問合せください | 7~8週間 | お問合せください | 5~6週間 | |
<5% | SSL-LLG-10-1.0B-5%-5.93 | お問合せください | お問合せください | お問合せください | ||||
15° | <40% | SSL-LLG-15-1.0B-40%-5.93 | お問合せください | 6~7週間 | お問合せください | 5~6週間 | お問合せください | 4~5週間 |
<30% | SSL-LLG-15-1.0B-30%-5.93 | お問合せください | お問合せください | お問合せください | ||||
<20% | SSL-LLG-15-1.0B-20%-5.93 | お問合せください | お問合せください | お問合せください | ||||
<10% | SSL-LLG-15-1.0B-10%-5.93 | お問合せください | 8~9週間 | お問合せください | 7~8週間 | お問合せください | 5~6週間 | |
<5% | SSL-LLG-15-1.0B-5%-5.93 | お問合せください | お問合せください | お問合せください | ||||
20° | <40% | SSL-LLG-20-1.0B-40%-5.93 | お問合せください | 6~7週間 | お問合せください | 5~6週間 | お問合せください | 4~5週間 |
<30% | SSL-LLG-20-1.0B-30%-5.93 | お問合せください | お問合せください | お問合せください | ||||
<20% | SSL-LLG-20-1.0B-20%-5.93 | お問合せください | お問合せください | お問合せください | ||||
<10% | SSL-LLG-20-1.0B-10%-5.93 | お問合せください | 8~9週間 | お問合せください | 7~8週間 | お問合せください | 5~6週間 | |
<5% | SSL-LLG-20-1.0B-5%-5.93 | お問合せください | お問合せください | お問合せください |
ファン アングル | 強度 分布 | 型式 | 100個 | 50個 | 5個~ | |||
---|---|---|---|---|---|---|---|---|
(放射角) | 単価 | 納期 | 単価 | 納期 | 単価 | 納期 | ||
30° | <40% | SSL-LLG-30-1.0B-40%-5.93 | お問合せください | 6~7週間 | お問合せください | 5~6週間 | お問合せください | 4~5週間 |
<30% | SSL-LLG-30-1.0B-30%-5.93 | お問合せください | お問合せください | お問合せください | ||||
<20% | SSL-LLG-30-1.0B-20%-5.93 | お問合せください | お問合せください | お問合せください | ||||
<10% | SSL-LLG-30-1.0B-10%-5.93 | お問合せください | 8~9週間 | お問合せください | 7~8週間 | お問合せください | 5~6週間 | |
<5% | SSL-LLG-30-1.0B-5%-5.93 | お問合せください | お問合せください | お問合せください | ||||
45° | <40% | SSL-LLG-45-1.0B-40%-5.93 | お問合せください | 6~7週間 | お問合せください | 5~6週間 | お問合せください | 4~5週間 |
<30% | SSL-LLG-45-1.0B-30%-5.93 | お問合せください | お問合せください | お問合せください | ||||
<20% | SSL-LLG-45-1.0B-20%-5.93 | お問合せください | お問合せください | お問合せください | ||||
<10% | SSL-LLG-45-1.0B-10%-5.93 | お問合せください | 8~9週間 | お問合せください | 7~8週間 | お問合せください | 5~6週間 | |
<5% | SSL-LLG-45-1.0B-5%-5.93 | お問合せください | お問合せください | お問合せください | ||||
60° | <40% | SSL-LLG-60-1.0B-40%-5.93 | お問合せください | 6~7週間 | お問合せください | 5~6週間 | お問合せください | 4~5週間 |
<30% | SSL-LLG-60-1.0B-30%-5.93 | お問合せください | お問合せください | お問合せください | ||||
<20% | SSL-LLG-60-1.0B-20%-5.93 | お問合せください | お問合せください | お問合せください | ||||
<10% | SSL-LLG-60-1.0B-10%-5.93 | お問合せください | 8~9週間 | お問合せください | 7~8週間 | お問合せください | 5~6週間 | |
<5% | SSL-LLG-60-1.0B-5%-5.93 | お問合せください | お問合せください | お問合せください | ||||
70° | <40% | SSL-LLG-70-1.0B-40%-5.93 | お問合せください | 6~7週間 | お問合せください | 5~6週間 | お問合せください | 4~5週間 |
<30% | SSL-LLG-70-1.0B-30%-5.93 | お問合せください | お問合せください | お問合せください | ||||
<20% | SSL-LLG-70-1.0B-20%-5.93 | お問合せください | お問合せください | お問合せください | ||||
<10% | SSL-LLG-70-1.0B-10%-5.93 | お問合せください | 8~9週間 | お問合せください | 7~8週間 | お問合せください | 5~6週間 | |
<5% | SSL-LLG-70-1.0B-5%-5.93 | お問合せください | お問合せください | お問合せください |
ファン アングル | 強度 分布 | 型式 | 100個 | 50個 | 5個~ | |||
---|---|---|---|---|---|---|---|---|
(放射角) | 単価 | 納期 | 単価 | 納期 | 単価 | 納期 | ||
75° | <40% | SSL-LLG-75-1.0B-40%-5.93 | お問合せください | 6~7週間 | お問合せください | 5~6週間 | お問合せください | 4~5週間 |
<30% | SSL-LLG-75-1.0B-30%-5.93 | お問合せください | お問合せください | お問合せください | ||||
<20% | SSL-LLG-75-1.0B-20%-5.93 | お問合せください | お問合せください | お問合せください | ||||
<10% | SSL-LLG-75-1.0B-10%-5.93 | お問合せください | 8~9週間 | お問合せください | 7~8週間 | お問合せください | 5~6週間 | |
<5% | SSL-LLG-75-1.0B-5%-5.93 | お問合せください | お問合せください | お問合せください | ||||
85° | <40% | SSL-LLG-85-1.0B-40%-5.93 | お問合せください | 6~7週間 | お問合せください | 5~6週間 | お問合せください | 4~5週間 |
<30% | SSL-LLG-85-1.0B-30%-5.93 | お問合せください | お問合せください | お問合せください | ||||
<20% | SSL-LLG-85-1.0B-20%-5.93 | お問合せください | お問合せください | お問合せください | ||||
<10% | SSL-LLG-85-1.0B-10%-5.93 | お問合せください | 8~9週間 | お問合せください | 7~8週間 | お問合せください | 5~6週間 | |
<5% | SSL-LLG-85-1.0B-5%-5.93 | お問合せください | お問合せください | お問合せください | ||||
90° | <40% | SSL-LLG-90-1.0B-40%-5.93 | お問合せください | 6~7週間 | お問合せください | 5~6週間 | お問合せください | 4~5週間 |
<30% | SSL-LLG-90-1.0B-30%-5.93 | お問合せください | お問合せください | お問合せください | ||||
<20% | SSL-LLG-90-1.0B-20%-5.93 | お問合せください | お問合せください | お問合せください | ||||
<10% | SSL-LLG-90-1.0B-10%-5.93 | お問合せください | 8~9週間 | お問合せください | 7~8週間 | お問合せください | 5~6週間 | |
<5% | SSL-LLG-90-1.0B-10%-5.93 | お問合せください | お問合せください | お問合せください | ||||
95° | <40% | SSL-LLG-95-1.0B-40%-5.93 | お問合せください | 6~7週間 | お問合せください | 5~6週間 | お問合せください | 4~5週間 |
<30% | SSL-LLG-95-1.0B-30%-5.93 | お問合せください | お問合せください | お問合せください | ||||
<20% | SSL-LLG-95-1.0B-20%-5.93 | お問合せください | お問合せください | お問合せください | ||||
<10% | SSL-LLG-95-1.0B-10%-5.93 | お問合せください | 8~9週間 | お問合せください | 7~8週間 | お問合せください | 5~6週間 | |
<5% | SSL-LLG-95-1.0B-5%-5.93 | お問合せください | お問合せください | お問合せください |
サイズ外径:φ8.93mm
ファン アングル | 強度 分布 | 型式 | 100個 | 50個 | 1個~ | |||
---|---|---|---|---|---|---|---|---|
(放射角) | 単価 | 納期 | 単価 | 納期 | 単価 | 納期 | ||
5° | <40% | SSL-LLG-05-1.0B-40%-8.93 | お問合せください | 4~6週間 | お問合せください | 3~5週間 | お問合せください | 2週間 |
<30% | SSL-LLG-05-1.0B-30%-8.93 | お問合せください | お問合せください | お問合せください | ||||
<20% | SSL-LLG-05-1.0B-20%-8.93 | お問合せください | お問合せください | お問合せください | ||||
<10% | SSL-LLG-05-1.0B-10%-8.93 | お問合せください | 5~7週間 | お問合せください | 4~6週間 | お問合せください | 3週間 | |
<5% | SSL-LLG-05-1.0B-5%-8.93 | お問合せください | お問合せください | お問合せください | 3~4週間 | |||
10° | <40% | SSL-LLG-10-1.0B-40%-8.93 | お問合せください | 4~6週間 | お問合せください | 3~5週間 | お問合せください | 2週間 |
<30% | SSL-LLG-10-1.0B-30%-8.93 | お問合せください | お問合せください | お問合せください | ||||
<20% | SSL-LLG-10-1.0B-20%-8.93 | お問合せください | お問合せください | お問合せください | ||||
<10% | SSL-LLG-10-1.0B-10%-8.93 | お問合せください | 5~7週間 | お問合せください | 4~6週間 | お問合せください | 3週間 | |
<5% | SSL-LLG-10-1.0B-5%-8.93 | お問合せください | お問合せください | お問合せください | 3~4週間 | |||
15° | <40% | SSL-LLG-15-1.0B-40%-8.93 | お問合せください | 4~6週間 | お問合せください | 3~5週間 | お問合せください | 2週間 |
<30% | SSL-LLG-15-1.0B-30%-8.93 | お問合せください | お問合せください | お問合せください | ||||
<20% | SSL-LLG-15-1.0B-20%-8.93 | お問合せください | お問合せください | お問合せください | ||||
<10% | SSL-LLG-15-1.0B-10%-8.93 | お問合せください | 5~7週間 | お問合せください | 4~6週間 | お問合せください | 3週間 | |
<5% | SSL-LLG-15-1.0B-5%-8.93 | お問合せください | お問合せください | お問合せください | 3~4週間 | |||
20° | <40% | SSL-LLG-20-1.0B-40%-8.93 | お問合せください | 4~6週間 | お問合せください | 3~5週間 | お問合せください | 2週間 |
<30% | SSL-LLG-20-1.0B-30%-8.93 | お問合せください | お問合せください | お問合せください | ||||
<20% | SSL-LLG-20-1.0B-20%-8.93 | お問合せください | お問合せください | お問合せください | ||||
<10% | SSL-LLG-20-1.0B-10%-8.93 | お問合せください | 5~7週間 | お問合せください | 4~6週間 | お問合せください | 3週間 | |
<5% | SSL-LLG-20-1.0B-5%-8.93 | お問合せください | お問合せください | お問合せください | 3~4週間 |
ファン アングル | 強度 分布 | 型式 | 100個 | 50個 | 1個~ | |||
---|---|---|---|---|---|---|---|---|
(放射角) | 単価 | 納期 | 単価 | 納期 | 単価 | 納期 | ||
30° | <40% | SSL-LLG-30-1.0B-40%-8.93 | お問合せください | 4~6週間 | お問合せください | 3~5週間 | お問合せください | 2週間 |
<30% | SSL-LLG-30-1.0B-30%-8.93 | お問合せください | お問合せください | お問合せください | ||||
<20% | SSL-LLG-30-1.0B-20%-8.93 | お問合せください | お問合せください | お問合せください | ||||
<10% | SSL-LLG-30-1.0B-10%-8.93 | お問合せください | 5~7週間 | お問合せください | 4~6週間 | お問合せください | 3週間 | |
<5% | SSL-LLG-30-1.0B-5%-8.93 | お問合せください | お問合せください | お問合せください | 3~4週間 | |||
45° | <40% | SSL-LLG-45-1.0B-40%-8.93 | お問合せください | 4~6週間 | お問合せください | 3~5週間 | お問合せください | 2週間 |
<30% | SSL-LLG-45-1.0B-30%-8.93 | お問合せください | お問合せください | お問合せください | ||||
<20% | SSL-LLG-45-1.0B-20%-8.93 | お問合せください | お問合せください | お問合せください | ||||
<10% | SSL-LLG-45-1.0B-10%-8.93 | お問合せください | 5~7週間 | お問合せください | 4~6週間 | お問合せください | 3週間 | |
<5% | SSL-LLG-45-1.0B-5%-8.93 | お問合せください | お問合せください | お問合せください | 3~4週間 | |||
60° | <40% | SSL-LLG-60-1.0B-40%-8.93 | お問合せください | 4~6週間 | お問合せください | 3~5週間 | お問合せください | 2週間 |
<30% | SSL-LLG-60-1.0B-30%-8.93 | お問合せください | お問合せください | お問合せください | ||||
<20% | SSL-LLG-60-1.0B-20%-8.93 | お問合せください | お問合せください | お問合せください | ||||
<10% | SSL-LLG-60-1.0B-10%-8.93 | お問合せください | 5~7週間 | お問合せください | 4~6週間 | お問合せください | 3週間 | |
<5% | SSL-LLG-60-1.0B-5%-8.93 | お問合せください | お問合せください | お問合せください | 3~4週間 | |||
70° | <40% | SSL-LLG-70-1.0B-40%-8.93 | お問合せください | 4~6週間 | お問合せください | 3~5週間 | お問合せください | 2週間 |
<30% | SSL-LLG-70-1.0B-30%-8.93 | お問合せください | お問合せください | お問合せください | ||||
<20% | SSL-LLG-70-1.0B-20%-8.93 | お問合せください | お問合せください | お問合せください | ||||
<10% | SSL-LLG-70-1.0B-10%-8.93 | お問合せください | 5~7週間 | お問合せください | 4~6週間 | お問合せください | 3週間 | |
<5% | SSL-LLG-70-1.0B-5%-8.93 | お問合せください | お問合せください | お問合せください | 3~4週間 |
ファン アングル | 強度 分布 | 型式 | 1個~ | 50個 | 100個 | |||
---|---|---|---|---|---|---|---|---|
(放射角) | 単価 | 納期 | 単価 | 納期 | 単価 | 納期 | ||
75° | <40% | SSL-LLG-75-1.0B-40%-8.93 | お問合せください | 4~6週間 | お問合せください | 3~5週間 | お問合せください | 2週間 |
<30% | SSL-LLG-75-1.0B-30%-8.93 | お問合せください | お問合せください | お問合せください | ||||
<20% | SSL-LLG-75-1.0B-20%-8.93 | お問合せください | お問合せください | お問合せください | ||||
<10% | SSL-LLG-75-1.0B-10%-8.93 | お問合せください | 5~7週間 | お問合せください | 4~6週間 | お問合せください | 3週間 | |
<5% | SSL-LLG-75-1.0B-5%-8.93 | お問合せください | お問合せください | お問合せください | 3~4週間 | |||
85° | <40% | SSL-LLG-85-1.0B-40%-8.93 | お問合せください | 4~6週間 | お問合せください | 3~5週間 | お問合せください | 2週間 |
<30% | SSL-LLG-85-1.0B-30%-8.93 | お問合せください | お問合せください | お問合せください | ||||
<20% | SSL-LLG-85-1.0B-20%-8.93 | お問合せください | お問合せください | お問合せください | ||||
<10% | SSL-LLG-85-1.0B-10%-8.93 | お問合せください | 5~7週間 | お問合せください | 4~6週間 | お問合せください | 3週間 | |
<5% | SSL-LLG-85-1.0B-5%-8.93 | お問合せください | お問合せください | お問合せください | 3~4週間 | |||
90° | <40% | SSL-LLG-90-1.0B-40%-8.93 | お問合せください | 4~6週間 | お問合せください | 3~5週間 | お問合せください | 2週間 |
<30% | SSL-LLG-90-1.0B-30%-8.93 | お問合せください | お問合せください | お問合せください | ||||
<20% | SSL-LLG-90-1.0B-20%-8.93 | お問合せください | お問合せください | お問合せください | ||||
<10% | SSL-LLG-90-1.0B-10%-8.93 | お問合せください | 5~7週間 | お問合せください | 4~6週間 | お問合せください | 3週間 | |
<5% | SSL-LLG-90-1.0B-10%-8.93 | お問合せください | お問合せください | お問合せください | 3~4週間 | |||
95° | <40% | SSL-LLG-95-1.0B-40%-8.93 | お問合せください | 4~6週間 | お問合せください | 3~5週間 | お問合せください | 2週間 |
<30% | SSL-LLG-95-1.0B-30%-8.93 | お問合せください | お問合せください | お問合せください | ||||
<20% | SSL-LLG-95-1.0B-20%-8.93 | お問合せください | お問合せください | お問合せください | ||||
<10% | SSL-LLG-95-1.0B-10%-8.93 | お問合せください | 5~7週間 | お問合せください | 4~6週間 | お問合せください | 3週間 | |
<5% | SSL-LLG-95-1.0B-5%-8.93 | お問合せください | お問合せください | お問合せください | 3~4週間 |

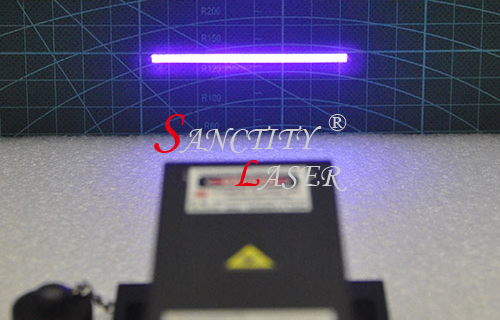

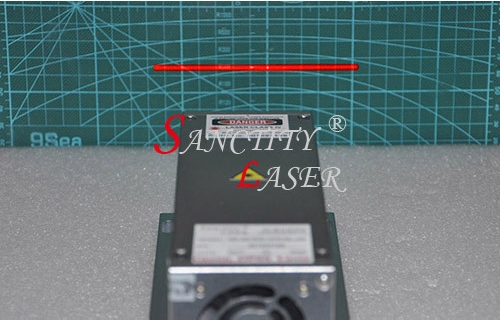

理想的なラインビームとは?
理想的なグリーンラインビーム(グリーンシート光源のビーム) | |
理想的なラインビーム | |
入射ビームが小さい為、ラインビームの両端の輝度が弱くなる | |
入射ビームが大きい為、ラインビーム両端の輝度が強くなる |
